做超精密光学加工的工程师大概率都遇过这个灵魂拷问：同样是顶级抛光工艺，磁流变抛光（MRF）和离子束抛光（IBF）到底选哪个？很多人下意识想比出个「谁更胜一筹」，但本质上这是个伪问题 ——两者从原理到工艺定位完全不同，是超精密加工链路里互补的「黄金搭档」，而非非此即彼的竞争对手。前者是「高效塑形大师」，负责快速把毛坯打磨到接近成品的精度；后者是「极致精修匠人」，负责在最后一步把性能推到物理极限。
一、核心差异快速对比表（工程师必备速查工具）
已拆为 2 个窄幅短表格，无横向溢出，无需拖动即可完整截图，所有核心信息无遗漏：
核心性能参数对比

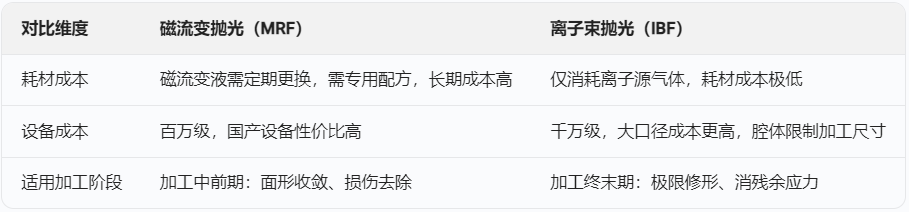

成本与适配场景对比
二、分场景选型决策指南（结合实际生产痛点）
没有绝对的最优工艺，只有最适配场景的选择。我们结合光学加工的真实需求，整理出两类工艺的明确适用边界：
首选磁流变抛光（MRF）的 3 类典型场景
MRF 的核心价值是在保证高精度的前提下，实现效率、面形适配性、损伤控制的平衡，以下场景优先选 MRF：
1.加工中前期，需要快速收敛面形 + 去除亚表面损伤
如果你的元件还在精磨/粗抛后阶段，面形误差在微米级，还存在精磨产生的几微米到十几微米的亚表面损伤层，MRF 是性价比最高的选择：它可以同时实现「面形修形 + 粗糙度降低 + 损伤去除」的一体化加工，加工 K9 玻璃时一次就能将粗糙度降至 Ra 4.86nm，效率是传统沥青抛光的 3~5 倍，能大幅缩短工艺迭代周期。
2.复杂面形/特殊结构元件加工
如果加工的是自由曲面、离轴非球面、微阵列透镜、陡坡度元件，MRF 是目前唯一能低成本实现高精度加工的工艺：它的柔性抛光头可以随面形曲率自适应贴合，完全避免传统抛光的边缘塌边、中区域「浮雕效应」。已有研究验证，MRF 可将微阵列透镜的面形 PV 值从 408nm 直接收敛至 42.5nm，是复杂面形加工的首选。
3.软脆/低应力敏感材料加工
针对氟化钙（CaF₂）、KDP 晶体这类硬度低、脆性强、对应力极敏感的材料，MRF 的柔性剪切去除方式不会引入硬接触划痕和加工应力，也不会产生崩边，良率远高于传统接触式抛光。
注意：MRF 的明确短板
① 边缘效应仍需补偿：元件边缘 1~3mm 区域的磁流变液容易溢出，去除率不稳定，若边缘面形要求极高，需额外做工艺补偿；
② 耗材依赖度高：磁流变液有效期仅 1~3 个月，且不同加工材料需要匹配专用配方，长期运行成本较高。
首选离子束抛光（IBF）的 3 类典型场景
IBF 的核心价值是实现目前最高的面形、粗糙度精度，且完全无机械加工应力，以下场景必须选 IBF：
1.终加工阶段，追求极限精度指标
如果你的项目涉及极紫外光刻、高能激光、空间观测等领域，要求面形精度 RMS<λ/50 甚至 λ/100、粗糙度达到亚纳米级，IBF 是目前唯一的可行方案：凯克望远镜主镜经过两次 IBF 修形，RMS 误差从 0.72μm 骤降至 0.09μm；蔡司 EUV 光刻系统的物镜元件，也必须通过 IBF 将粗糙度控制在 20pm 级，才能满足极紫外光的反射要求。
2.大口径/超薄/极低应力要求元件加工
针对 1m 以上大口径望远镜主镜、厚度仅几毫米的超薄透镜这类易变形元件，IBF 的无接触加工特性完全避免了夹持应力、加工应力的引入，加工后卸力不会出现面形回弹，是保证面形长期稳定性的核心工艺。
3.局部高精度修形需求
如果元件面形存在局部高点、中频抖晃误差，IBF 的高斯型去除函数定域性极强，最小束斑可做到微米级，能对局部误差进行定点「靶向去除」，不会影响周围区域的面形精度，是校正微小面形误差的唯一方案。
注意：IBF 的明确短板
① 效率极低，仅适合终修：如果面形误差还在微米级，直接用 IBF 加工可能需要几十甚至上百小时，成本是 MRF 的 10 倍以上，完全没有性价比；
② 存在离子损伤风险：加工单晶硅、碳化硅单晶等晶体材料时，高能离子轰击可能导致表面晶格非晶化、离子注入，需要优化入射角度、能量参数，否则会降低元件的透过率、激光损伤阈值；
③ 尺寸限制：加工腔体大小直接决定可加工元件的最大口径，大口径 IBF 设备成本极高。
三、进阶认知：90% 高端光学制造都用「MRF+IBF」组合工艺
实际上，全球顶级光学制造企业（蔡司、尼康、肖特）的超精密加工线，都是 MRF 和 IBF 配套布局，几乎不会出现「二选一」的情况，两者的组合是兼顾效率、成本、极限性能的最优解。
以国内航天级大口径 SiC 非球面主镜的标准工艺流为例：
精磨→沥青粗抛→MRF 修形（加工 20~30 小时，将面形 PV 从 5μm 收敛至 0.3μm，完全去除精磨产生的 10μm 级亚表面损伤）→IBF 终修（加工 10~15 小时，将面形 RMS 收敛至 <λ/100，消除 MRF 留下的中频误差和边缘效应，最终粗糙度达 Ra 0.05nm）
这种组合工艺比纯 IBF 加工节省 70% 以上的时间，成本降低 60%，同时能满足航天级的性能要求，是目前高端光学加工的主流路线。
四、一键选型决策树（拿到就能用）
如果还拿不定主意，可以按照以下优先级快速判断：
1.先卡加工阶段：面形误差 > 1μm、仍有亚表面损伤需要去除→选 MRF；面形误差 < 0.5μm、进入终抛阶段→可考虑 IBF
2.再卡精度要求：面形要求 RMS>λ/50、粗糙度要求 Ra>0.1nm→MRF 足够；面形要求 RMS<λ/50、粗糙度要求 Ra<0.1nm→必须用 IBF
3.最后看元件特性：复杂面形（自由曲面、微阵列、陡坡）→优先 MRF；大口径/超薄/低应力要求→优先 IBF；软脆材料（CaF₂、KDP）→优先 MRF；单晶材料→IBF 需提前做损伤验证
总而言之，超精密光学加工的核心逻辑从来不是选「最贵、最先进的工艺」，而是选「最适配当前阶段、最匹配需求的工艺」—— 搞清楚 MRF 和 IBF 的技术边界，才能用最低的成本、最短的周期加工出最高性能的光学元件。
