高能激光核心技术：激光扩束原理与实操指南

        提到激光，人们总会联想到高能量、高准直性的光束。但在激光测距、激光加工、激光雷达、天文通信等绝大多数工程应用中，一束未经处理的原始激光，根本无法直接使用 ——激光扩束，正是让激光从 "实验室光源" 走向 "工程化工具" 的关键一步。
        很多人疑惑：激光本身已经很细、能量很集中，为什么还要刻意 "放大" 光束？本文将从核心原理、结构选型、工程实践三个维度，彻底讲透激光扩束的 "神奇之处"，让光学从业者、技术爱好者一看就懂、一用就会。
一、核心原理：为什么必须做激光扩束？
激光的本质并非绝对平行的光线，而是高斯光束，即使是最理想的激光，也会因光学衍射自然发散。衡量光束发散程度的核心参数是远场发散角（θ），它直接决定了激光远距离传输后的光斑大小和能量集中度。

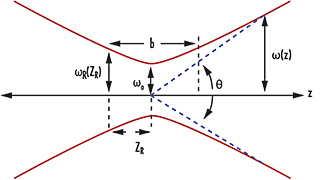

1. 高斯光束的关键规律
高斯光束存在一个束腰（w₀）—— 光束直径最小的区域，也是能量最集中的位置（辐照度为最大值 1/e²，即 13.5%）。其远场发散角遵循核心公式：
θ = λ / (π·w₀)
其中：λ= 激光波长，w₀= 束腰半径，θ= 远场发散角。

这个公式揭示了不可逆的反比关系：
束腰半径越小，远场发散角越大；束腰半径越大，远场发散角越小（光束越平直）。
2. 扩束的核心目的
原始激光的束腰极细，导致发散角极大，远距离传输后光斑会急剧扩散，能量大幅分散，完全无法满足精准加工、远距离传输等需求。
激光扩束的本质：通过光学系统增大光束直径（束腰），成比例减小远场发散角，让激光在远距离传输后，依然保持小光斑、高能量密度的状态。
简单总结：扩束不是为了 "放大"，而是为了 "压窄发散角、提升远距离准直性"，这是所有激光远距离应用的基础。
二、两种经典结构：开普勒式 vs 伽利略式
激光扩束镜的光学原理，源自倒置使用的望远镜。望远镜是 "将远处物体放大映入人眼"，而扩束镜是 "将细激光束放大输出"，光路完全可逆。目前主流扩束镜分为两种结构，适用场景截然不同：

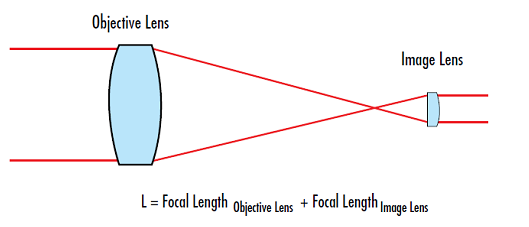

1. 开普勒式扩束镜

结构特点：内部存在实焦点，输入准直光束会在透镜之间聚焦成一点；
优势：焦点位置可放置空间滤光片，能过滤激光杂散光、优化光束模式，提升光束质量；
缺陷：内部焦点能量高度集中，高功率激光下会加热空气、引发电离，产生波前误差，甚至损坏器件；
适用场景：低功率激光、科研实验、需要光束模式过滤的场景。
2. 伽利略式扩束镜

结构特点：无内部实焦点，光束全程在透镜间平行传输；
优势：无能量聚焦风险，波前误差小，耐受高功率激光；
缺陷：无法安装空间滤光片，不具备光束过滤能力；
适用场景：工业激光加工、高功率激光器、绝大多数工程化应用。

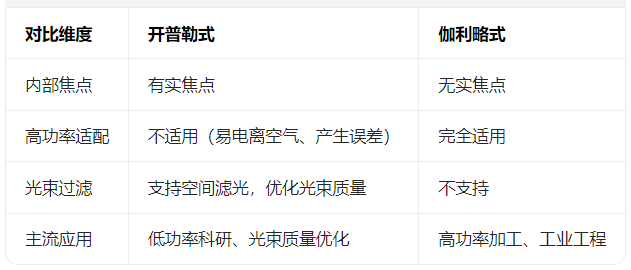

两种结构核心对比

核心结论：90% 以上的工业高功率激光场景，首选伽利略式扩束镜；仅需优化激光模式的低功率场景，选择开普勒式。
三、工程实践：扩束镜选型与使用核心要点
原理懂了，更要落地实用。在设计、选型、调试激光扩束系统时，这 4 个关键点直接决定使用效果，必须重点关注：
1. 像差控制：保证光束质量
普通球面透镜扩束会产生球差，劣化波前质量，导致光斑变形。
解决方案：采用非球面透镜，或多透镜组合镜组，最大程度减少像差，保证波前平整度。
2. 调试技巧：快速判断准直性
搭建扩束系统时，同轴度、准直度是关键：
简易判断：用白纸从扩束镜出口由近及远移动，光斑大小无明显变化，即为准直良好；
精准检测：使用剪切干涉仪，观察干涉条纹均匀性，量化准直效果。
3. 波长与材料：匹配不踩坑
扩束镜镜片材料、镀膜必须与激光波长严格匹配，否则会透光率低、易损坏：
1064nm YAG 激光：镜片呈深蓝色；
10.6μm CO₂激光：镜片呈金黄色；
宽波段、超快激光：避免色差，首选反射式扩束镜。
4. 选型核心参数（光学工程师必看）
工作波长：必须与激光器输出波长 100% 匹配，这是基础；
放大倍率：根据目标光斑尺寸、发散角需求计算确定；
激光损伤阈值（LIDT）：高功率激光必须达标，否则镜片会烧毁；
波前畸变：高质量应用要求≤λ/10，保证光束精准度。
总结
        激光扩束不是简单的 "光束放大"，而是通过增大束腰压缩发散角，让激光实现远距离、高能量、高精度传输的核心技术。
        工程应用中，高功率场景选伽利略式无焦点结构，低功率光束优化选开普勒式；选型时紧盯波长、倍率、损伤阈值、波前畸变，调试时保证同轴准直，就能让激光性能发挥到极致。
        无论是激光切割、测距还是通信，懂了激光扩束，就掌握了高能激光应用的 "底层密码"。
