光学零件图及常见技术要求详解
一、光学零件图的核心作用与绘制规范
光学零件图是光学加工环节中最基础、最核心的图纸资料，光学零件加工的所有技术条件，首要通过光学零件图进行精准表达，是光学加工全流程的核心依据。在光学零件图中，不仅要清晰反映出零件的几何形状、核心结构参数及对应公差要求，还需明确标注光学材料的质量等级、零件加工精度、表面质量标准，以及其他需要特殊说明的技术细节，为光学材料选型、工艺规程制定、实际加工操作及成品检验提供全面、可落地的依据。
依据《光学制图》（GB 13323-1991）标准，光学零件图的绘制需遵循明确规范，确保图纸的统一性和可读性：一是光轴布置，光学零件的光轴通常采用水平放置方式，用点画线进行标注，光线传播方向一般设定为从左至右，零件最先接触光线的表面需绘制在左侧；二是零件绘制，圆形光学零件仅需画出沿光轴剖开的剖面图即可；三是尺寸标注，需严格符合国家机械制图标准，且标注重点为允许的公差范围，无需标注公差代号。
针对尺寸标注，行业内有三种通用表示方法，需根据实际验收需求合理选用，避免混淆：
1. 公称值：即不带公差的名义尺寸，仅作为零件的基础参考，加工过程中不将其作为验收依据，仅用于明确零件的基本规格；
2. 实际值：在名义值后加注具体公差范围，是验收环节的核心依据，加工后的零件尺寸必须在标注的公差范围内，否则视为不合格；
3. 参考值：不加注公差，通常将数字用括弧括住区分，仅作为加工操作中的辅助参考，或用于了解零件的基本性能，不参与验收，也不作为验收依据。
需要注意的是，零件图中的要求部分需精准、明确，避免模糊表述，确保加工和检验人员能够清晰理解各项技术要求，例如明确标注材料等级、表面疵病、面形公差等关键参数，为后续加工环节提供清晰指引。
二、常见技术要求术语及符号说明
光学零件的加工质量，核心取决于各项技术要求的落实，常见技术要求主要分为材料要求和加工要求两类，其中加工要求直接决定零件的光学性能和使用效果，以下重点对加工要求相关的核心术语、符号及规范进行详细说明，方便相关人员快速理解和应用。
（一）表面形状公差（面形偏差）
在光学零件加工过程中，被加工光学表面与设计标注的理论表面之间，不可避免会存在微小偏差，表面形状公差就是对这种偏差的严格限制，行业内通常将其称为面形偏差。根据国家标准规定，面形偏差通过两个核心参数进行量化标注，分别是光圈数N和局部光圈数△N，二者协同作用，全面控制面形精度。
光圈数N，是指用工作样板检验光学表面时，在零件有效孔径范围内呈现的牛顿环数目。无论被检验表面是球面还是平面，光圈数N都用于表征实际表面与理想表面在面形上的规则误差，直观反映实际表面整体偏离理想半径的程度——例如平面零件的光圈数N，本质上反映了该平面偏离理想平面的程度，可理解为该平面实际是一个半径极大的球面。
局部光圈数△N，主要用于表征被检光学零件面形局部偏离标准球面或平面的程度，重点控制面形的局部缺陷。在设计过程中，N和△N的取值需保持协调，通常情况下，△N的取值为N的0.1~0.2，确保面形整体精度与局部精度的一致性，避免因局部偏差过大影响零件的光学性能。
光学零件面形精度等级可根据N和△N的取值进行分类，不同等级对应不同的加工精度要求，适配不同场景的使用需求：低精度等级适用于对光学性能要求不高的普通光学零件，面形偏差相对较大；中精度等级适用于常规光学设备，面形偏差控制在中等范围；高精度等级适用于精密光学设备，面形偏差严格控制在极小范围内，确保光学成像质量。
（二）表面粗糙度
表面粗糙度是光学零件表面微观几何形状的重要表征，具体指加工表面上由较小间距的峰谷组成的微观形貌，直接反映零件表面的加工精细程度，也是影响零件光学性能的关键因素之一——表面粗糙度过高，会导致光线散射，降低成像清晰度和透光率。
表面粗糙度的测量分为直接测量和间接测量两种方式，对应不同的表征参数：直接测量时，其概念与普通机械加工中的粗糙度一致，采用Ra作为表征参数，通过粗糙度测量仪等设备直接获取数值；间接测量时，多采用激光干涉仪进行检测，通常用PV值作为表征参数，精准反映表面微观峰谷的最大差值，适用于对表面精度要求较高的光学零件。
（三）表面疵病
表面疵病是对光学零件表面粗糙度的高标准补充要求，也可称为光洁度指标，主要针对高精度光学零件的表面质量控制。它是光学零件在加工过程中，或加工后因处置不当（如擦拭方式不当、环境粉尘污染等），在光学表面有效孔径内产生的局部瑕疵，不涉及零件整体面形，仅影响局部表面质量。
表面疵病的主要表现形式包括擦痕、麻点、开口气泡、破点及破边等，其中擦痕、麻点是最常见的类型。在光学零件图中，表面疵病用字母“B”进行标注，标注格式有明确规范，例如“B:3×0.063”，其具体含义如下：第一个数字“3”，代表在零件的每个光学表面上，或整个零件的指定区域内，允许存在的最大麻点数量；第二个数字“0.063”，代表每个麻点的最大允许直径，单位为毫米（mm），即单个麻点直径不得超过0.063mm，超出该范围则视为不合格。
（四）透镜中心偏差

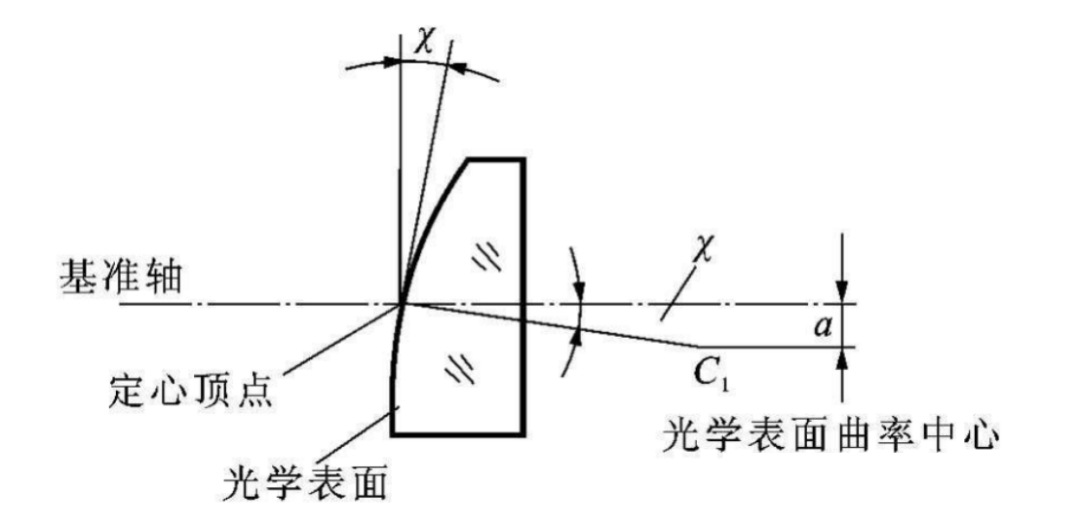

透镜中心偏差是透镜类光学零件的核心精度指标，用于表征透镜的基准轴与光轴之间的偏差程度，直接影响透镜的成像精度和光线传播路径。其具体定义为：光学表面定心顶点处的法线对基准轴的偏离量，其中定心顶点指的是该光学表面与基准轴的交点。
这种偏离量的度量方式为面倾角，用希腊字母χ表示，即光学表面定心顶点处的法线与基准轴之间的夹角，夹角越小，说明透镜中心偏差越小，透镜的精度越高。在实际加工中，中心偏差需严格控制，否则会导致光线偏折，影响光学系统的整体性能。
（五）曲率半径
透镜的曲率半径是光学设计和加工的核心参数，其取值不可随意设定，需严格符合行业标准规定。为了降低生产制造成本，方便生产企业建立标准化的系列球面磨具和对样板，光学设计人员在确定曲率半径数值时，必须从行业标准规定的349个标准数值中，结合像差平衡的需求进行选择，确保曲率半径既满足光学性能要求，又适配规模化生产。
（六）标准样板等级
曲率半径的公差不直接标注在曲率半径参数旁，而是通过误差传递的方式进行间接表示，具体传递路径为：标准样板的等级→工作样板间的光圈误差→工作样板与工件被检表面间的光圈数N，通过这种层级传递，精准控制曲率半径的公差范围。

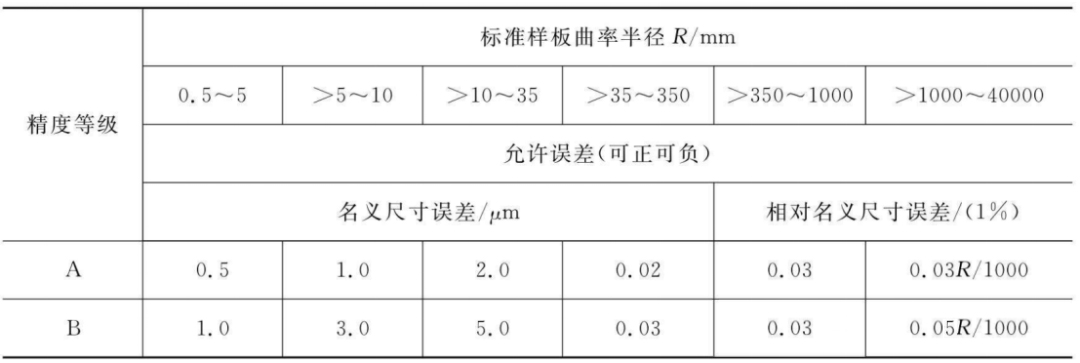

根据国家标准，标准样板分为A、B两个等级，不同等级对应不同的曲率半径公差要求：对曲率半径公差要求较严格的透镜，需选择A级标准样板，确保曲率半径的偏差控制在极小范围内；对曲率半径公差要求相对宽松的透镜，可选择B级标准样板，兼顾精度与生产效率。不同等级标准样板的曲率半径公差△R，需根据具体零件的精度要求合理选用。
（七）其他常用符号说明
光学零件图中还有几个常用符号，其含义固定，需准确理解和识别，避免混淆：
1. Ф：表示透镜口径，即透镜的最大外径，是透镜的基础规格参数；
2. d：表示透镜中心厚度，直接影响透镜的光学性能和结构稳定性，需严格控制公差；
3. D：表示有效通光口径，即透镜能够有效传递光线的区域直径，是影响光学零件透光效率的关键参数。

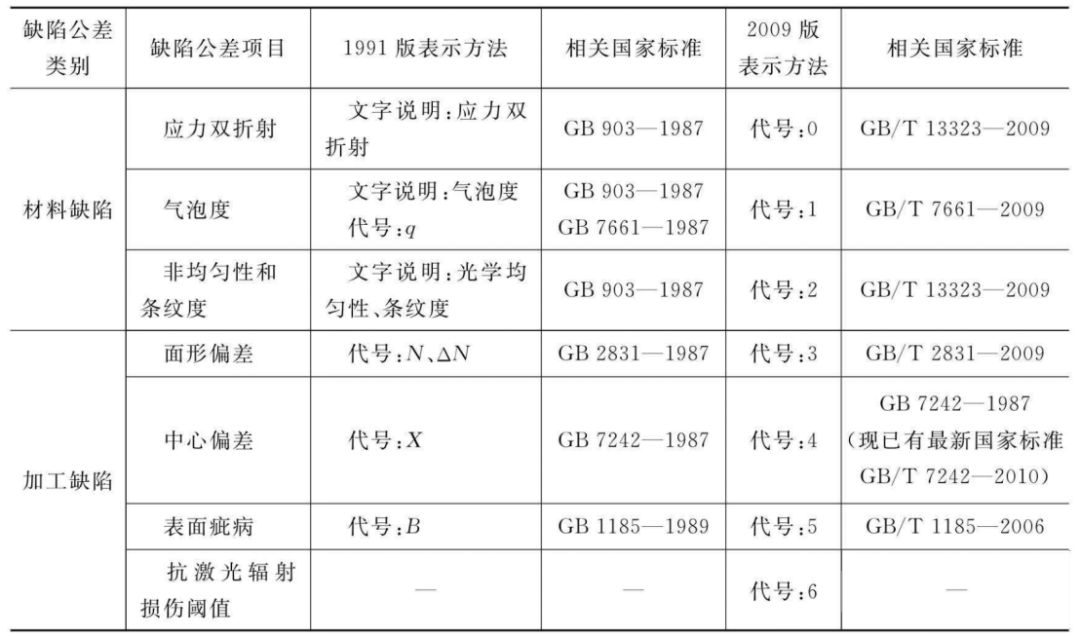

三、新旧标准对缺陷公差表示方法的对比
在光学加工领域，随着行业技术的发展和标准的完善，光学图纸中对材料缺陷、加工缺陷的公差表示方法，形成了新旧两种不同的名称或代号体系。两种体系的核心差异主要体现在术语命名、符号标注及公差范围界定上，具体如下：
旧标准中，对材料缺陷（如材料内部气泡、杂质）和加工缺陷（如表面疵病、面形偏差）的公差标注，多采用传统术语和简化符号，部分术语表述不够精准，符号标注缺乏统一性，不同企业在解读和执行过程中，容易出现理解偏差，影响加工和验收的一致性。
新标准在旧标准的基础上进行了优化完善，进一步规范了术语命名和符号标注，使缺陷公差的表示更精准、更统一。例如，将旧标准中“表面光洁度”统一规范为“表面粗糙度”和“表面疵病”，明确二者的定义和表征参数；优化了面形偏差、表面疵病的符号标注格式，使标注更清晰、易懂；同时，对公差范围的界定进行了细化，增强了标准的可操作性，确保不同企业、不同人员在解读和执行过程中保持一致，有效提升了光学零件的加工质量和验收效率。
在实际应用中，企业需根据自身生产需求、产品精度等级及行业规范，合理选用新旧标准，但目前行业内已逐步推广使用新标准，以确保产品的通用性和精度一致性，避免因标准差异导致的质量问题。
