光学面型精度检测解析
光学零件抛光加工环节中，表面面型精度检测是把控成品品质的核心环节。行业内检测方式品类较多，现阶段光学加工场景里，激光斐索干涉仪检测与工作样板干涉图样检测应用范围较广。
工作样板依托接触式检测模式，操作过程中若把控不当，容易对抛光后的零件表面造成划伤损伤。凭借无接触的检测特性，激光干涉仪的使用频次逐步提升。两种检测手段对应两套不同精度表征体系，分别为光圈数 N、局部光圈数 ΔN，以及峰谷值 PV，两类参数存在数理关联，实际运用场景与评判侧重点各有区别。
一、干涉光圈基础识别
借助干涉图样判定面型精度，具备操作简便、直观易懂、判定准确的特点。常规状态下干涉纹路呈现环形圈层形态，因此行业将其称作光圈，该图样最早由牛顿发现，也可命名为牛顿环。
检测原理依托物理光学等厚干涉效应，观测到的干涉条纹即为等厚干涉纹路，相邻两条纹路之间的空气间隙厚度固定为λ/2。光圈数 N 代表零件表面对应空气间隙总厚度为N×λ/2。
样板与待测零件贴合形成干涉纹路时，零件中心位置接触样板，判定为高光圈；零件边缘位置接触样板，则判定为低光圈。检测光源选用单色光，干涉纹路呈现黑白视觉效果；采用白光光源，纹路会展现层次渐变的彩色效果。工作人员可依据条纹数量、外形轮廓、色彩变化，综合判定光学零件面型精度。
国内参照 **GB/T 2831-2009《光学零件的面形偏差》** 标准，统一规范零件面形误差的检验判定准则。
二、光圈数值规范度量
光圈度量划分三类指标，分别为基础光圈 N、像散光圈 Δ₁N、局部光圈 Δ₂N。常规光学零件图纸标注中，主要限定光圈 N与局部光圈 ΔN两项参数。
-
光圈数 N 度量
当光圈数值满足N≥1
，以有效检测口径范围内，直径方向观测到的最大条纹总数二分之一，作为最终光圈数值。
-

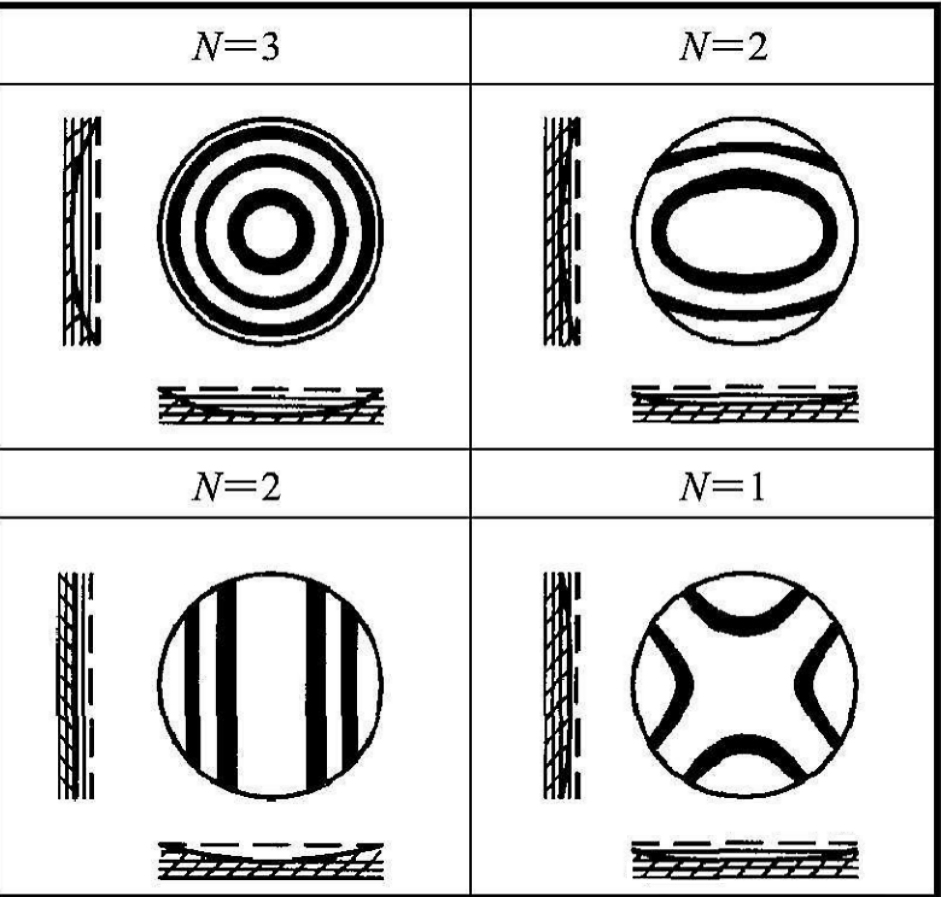

像散光圈 Δ₁N 度量
选取两个相互垂直的检测方向，核算两个方向光圈数值差值的绝对值，即为像散光圈数值。常见纹路形态包含椭圆、马鞍、柱形等样式。数值小于 1 时，需多角度交叉核验，不可单一方向判定精度。
-

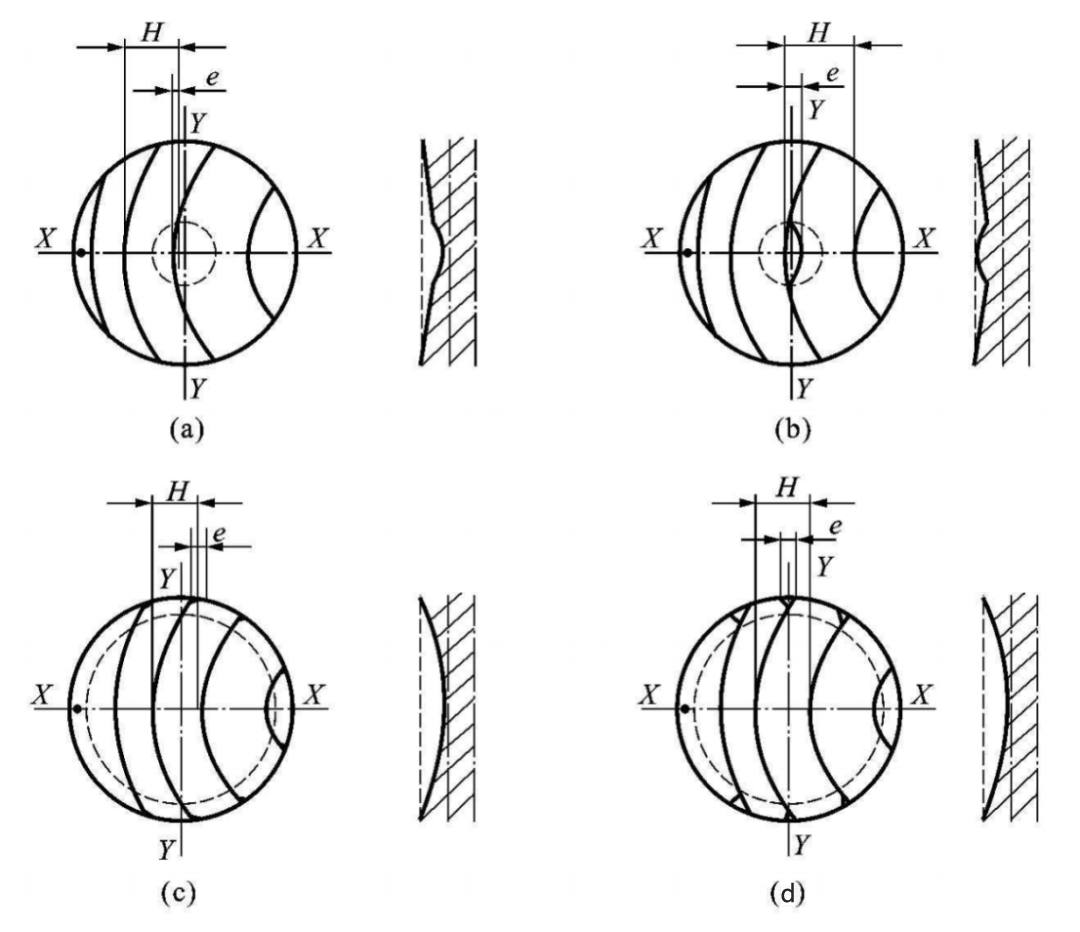

局部光圈 ΔN 度量
借助带刻度显微镜观测，以条纹实际偏移距离与相邻条纹标准间距的比值计算数值，公式为Δ2N=e/H
。
局部偏差分为中心区域与边缘区域两类，常见缺陷包含中心凹凸、边缘塌边、边缘翘边等形态。结合条纹对应空气间隙厚度换算，零件实际加工偏差等同于ΔN×λ/2。

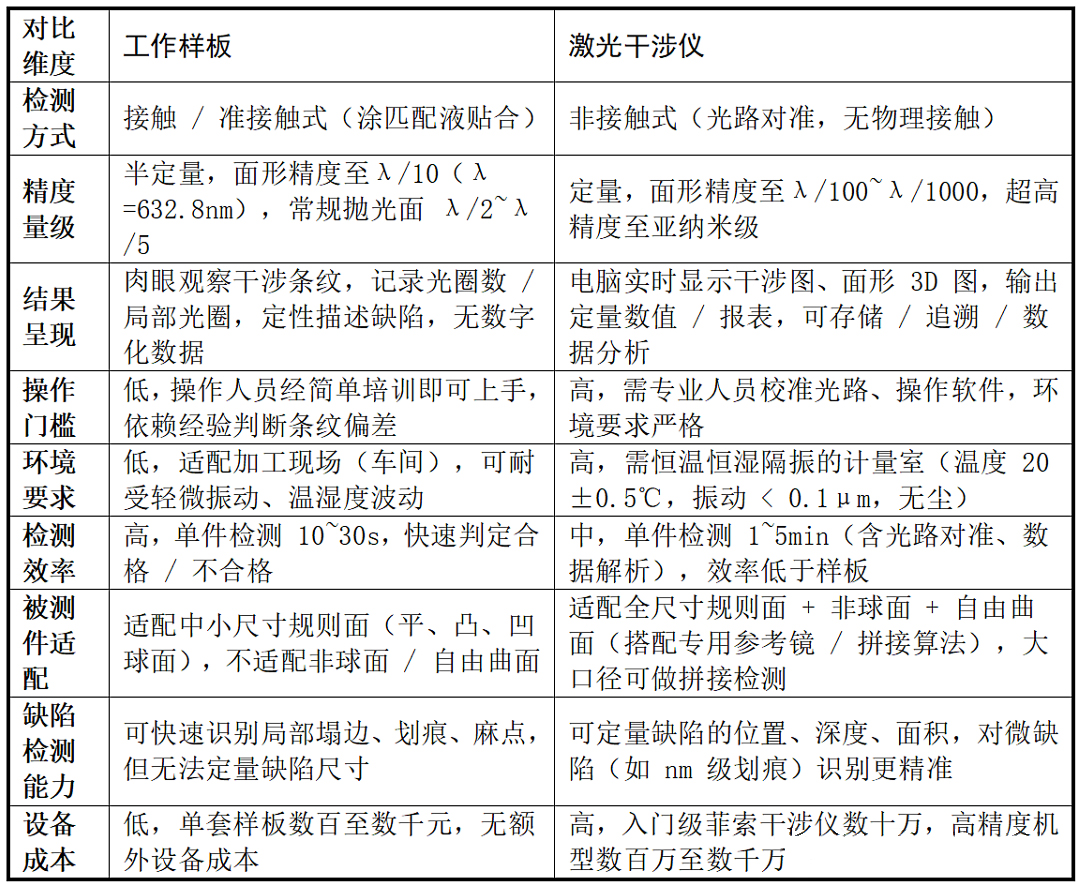

三、两类检测方式实操区别
工作样板与激光干涉仪均可生成干涉光圈图样，二者核心检测逻辑存在本质差异，分别为比对式半定量现场检测、波前式定量计量检测。
工作样板属于光学抛光加工常用配套工具，性价比合适、检测效率可观，适配车间日常品质把控；激光干涉仪多用于精密光学加工场景，检测数据量化清晰，多用于企业计量区域品质核验。实际生产流程中两种设备搭配使用，搭建现场快速筛查加计量精准复检的完整检测体系，兼顾加工运转效率与成品精度水准。
1. 工作样板检测
主要应用于抛光全程在线检测与成品初步筛选，适配粗抛、精抛加工工序。作业人员可实时观测光圈数值，研判面形偏差变化趋势，灵活调整抛光压力、加工时长等工艺参数。同时可快速筛选瑕疵产品，缩减后续精密检测工作量。
该方式适配常规透镜、棱镜、球面镜等量产零件检测，能够满足常规精度标准的抛光面检测需求。
2. 激光干涉仪检测
多用于成品最终精度核验、样板定期校准以及加工工艺效果验证，适配终抛工序与精度溯源工作。可对激光配套镜片、观测类镜片等精密部件出具量化检测数据，作为成品合格判定依据。
按照行业规范，工作样板每间隔一至两年完成一次校准作业，保障检测基准稳定可靠。同时依托 PV、RMS 数值对比，优化抛光液配比、磨料规格等工艺条件，适用于精密定制件、非球面与自由曲面零件检测及精度溯源工作。
四、光圈参数与 PV 值换算关联
1. 光圈数 N 对应整体曲率偏差
该参数体现待测表面和标准参考面之间整体曲率差异，数值来源于样板检测形成的环形干涉条纹数量。单条完整条纹对应λ/2光程差值，光圈数值可为整数或小数。
无局部瑕疵的规整球面，可通过公式PV≈N×λ/2粗略核算峰谷数值。该参数侧重反映低频表面误差，主要体现曲面离焦与常规球面偏差情况。
2. 局部光圈数 ΔN 对应局部形变偏差
用于评判指定区域内干涉条纹的变形程度，衡量表面局部高低起伏差异，直接关联局部区域峰谷误差，也是影响光学成像清晰度的关键指标。
换算关系式为ΔN=局部 PV 误差÷(λ/2)。以波长 632.8nm 为例，限定ΔN≤0.1，可算出局部表面起伏峰值不超出 31.64nm。局部光圈管控中高频表面误差，可规避像散、局部形变等问题，维护光学系统成像性能。
3. PV 总值对应整体面形偏差
代表检测区域内表面最高点与最低点的垂直间距，整合全部频段的表面误差。整体曲率偏差与局部形变偏差共同构成整体峰谷数值，零件整体曲面规整不代表局部无瑕疵，局部精度达标也无法判定整体曲面符合标准。
图纸标注形式分为两类，直接标注 PV 数值属于固定精度限值，可直接换算实际纳米尺寸；标注光圈相关参数，精度标准依托检测波长判定，需要换算后方可获取实际偏差数值。同等条件下，局部光圈限定标准通常严于常规 PV 限值要求。
